| Plaats van herkomst: | Shanghai |
|---|---|
| Merknaam: | ZANFENG |
| Certificering: | ISO9001 |
| Modelnummer: | ZFW320 |
| Min. bestelaantal: | 1 stuk |
| Prijs: | Negotiable,USD800-USD2000 |
| Verpakking Details: | Standaard exportverpakking, ontlastingsvrije houten koffers. |
| Levertijd: | 5~10 het werkdagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 1000 stuks per maand |
| Verantwoordelijkheid: | S5-40% | Lifthoogte: | ≤120m |
|---|---|---|---|
| Artikel 1: | Lift-tractie-schaaf | Ladingsgewicht: | 100 kg tot 2500 kg |
| Onderhoud: | Een laag onderhoud | Max. het opheffen hoogte: | 60m |
| Model: | NV41G-110 | Geluidsniveau: | Minder dan 65db |
| Beschermingsklasse: | IP54 | Nominale snelheid van de lift: | 0.4,1,1.6m/s |
| Nominale snelheid: | 1.0m/s | Verhouding: | 2:1 |
| Versnelling: | 0.5m/s-2.0m/s | Garantie: | 12 maanden |
| Garantietijd: | 12 maanden | ||
| Markeren: | Lifttrekkingsmachine IP54,Lift-heftrekkingsmachine,Traktor met lift aandrijfsysteem |
||

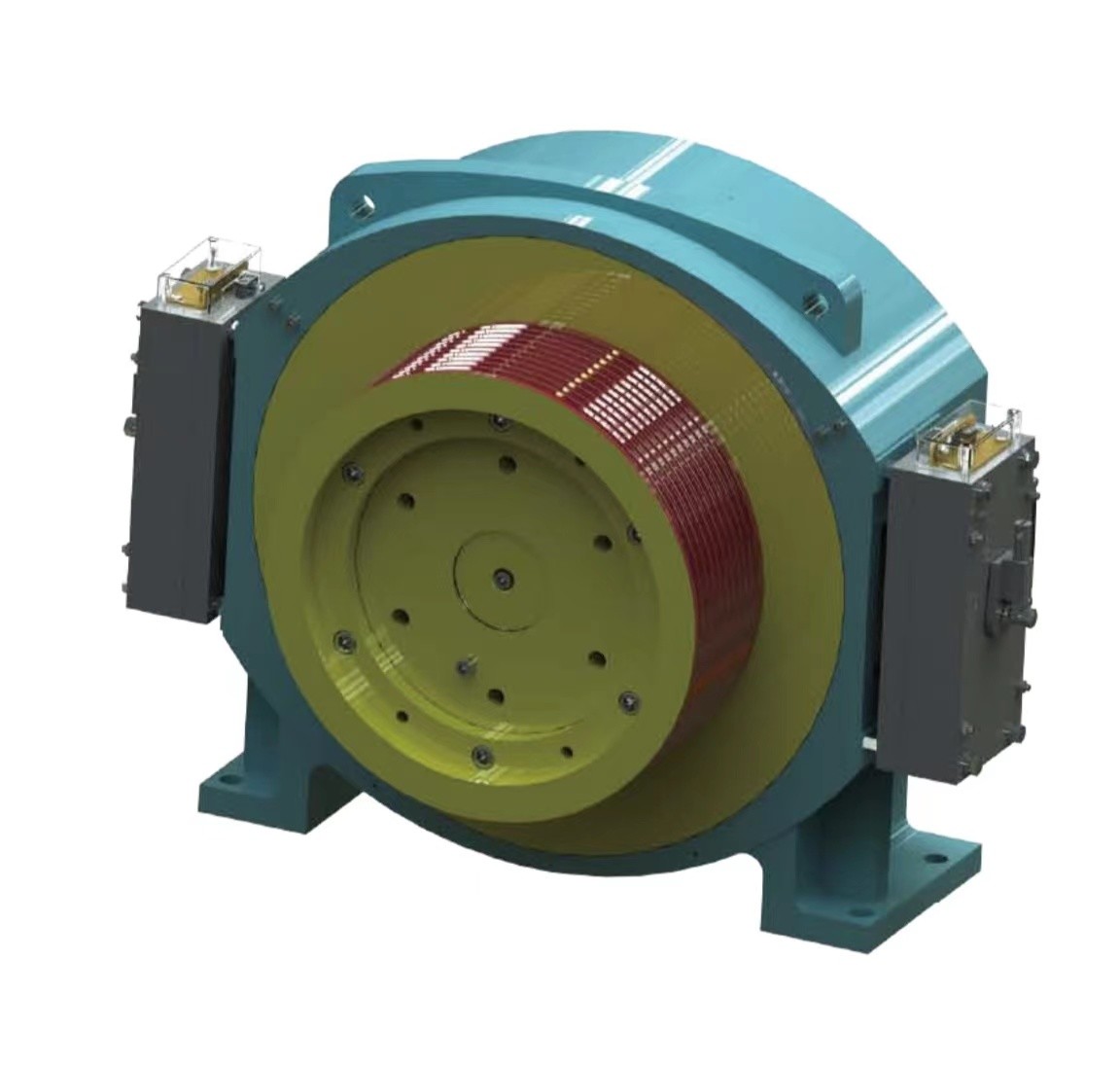

Lifttrekkingsmachine:
Een lift tractie machine is een belangrijk onderdeel in een lift systeem, dat wordt gebruikt om de kracht en de transmissie die nodig is voor de werking van de lift te leveren.De volgende zijn de algemene stappen voor de installatie van de lift tractie machine:
1.Plaatsbepaling: ten eerste moet de plaats van installatie van de trekmachine worden bepaald.en voldoende ruimte moet worden gereserveerd om de trekmachine en de ondersteunende apparatuur op te nemen.
2.Installatie van de tractie-machinebeugel: installeer een frame van de tractie-machinebeugel aan de bovenkant van de as om ervoor te zorgen dat de beugel stabiel is en op de muur van de as is uitgelijnd.De beugel is meestal van staal of ander geschikt materiaal.
3.Installatie van de trekmachine: plaats de trekmachine op de beugel,en gebruik bouten of andere veiligheidsbevestigingsinrichtingen om het op de beugel te bevestigen om ervoor te zorgen dat de tractiemachine stevig en stabiel is.
4.Aansluiting van PSU en draad: volgens het ontwerp en de specificaties van de trekmachine wordt de stroomleiding en de bedieningsleiding aan de trekmachine aangesloten.Zorg voor een correcte aansluiting en voert de overeenkomstige elektrische aarding uit, indien nodig.
5.Verbind het trekkwiel en het draadtouw: verbind het draadtouw aan het trekkwiel en installeer het touw volgens de juiste procedure op de trekkingsmachine.Zorg ervoor dat het touw is correct bevestigd zonder ontspanning of kink en is ondergaan de juiste spanning aanpassing.
6Test en debugging: na voltooiing van de installatie,omvattende tests en debugging zijn vereist om de normale werking van de trekmachine te garanderen en voldoende draagvermogen en veiligheidsprestaties te bieden;Dit omvat testrit, noodstop, snelheidscontrole, belastingtest, enz.
ZFW320 MODEL Aanbevolen vorm
| Specificatie | Verhouding | Verzorging (kg) |
Versnelling (m/s) |
Motor | Geraas | ||||||||||||||
| Spanning (V) |
Kracht (KW) |
Stroom (A) |
Frequentie (Hz) |
Pools (P) |
Versnelling (r/min) |
Torsen (N * m) |
Energie (%) |
S Dia. | R Nee. | R Dia. | R Dist (mm) | Groef | β° | γ° |
RLH (m) |
||||
| ZFW320-320-050 | 2:1 | 320 | 0.5 | 380 | 1.1 | 3 | 12 | 24 | 60 | 170 | 72.7 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-320-063 | 0.63 | 1.3 | 3 | 15 | 75 | 73.4 | 30 | ||||||||||||
| ZFW320-320-100 | 1 | 2.1 | 5 | 23.8 | 119 | 77.7 | 40 | ||||||||||||
| ZFW320-320-150 | 1.5 | 3.2 | 8 | 35.8 | 179 | 79.3 | 50 | ||||||||||||
| ZFW320-320-160 | 1.6 | 3.4 | 8 | 38.2 | 191 | 80.2 | 55 | ||||||||||||
| ZFW320-320-175 | 1.75 | 3.7 | 8 | 41.8 | 209 | 80.5 | 60 | ||||||||||||
| ZFW320-400-050 | 2:1 | 400 | 0.5 | 380 | 1.4 | 4 | 12 | 24 | 60 | 220 | 73.7 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-400-063 | 0.63 | 1.7 | 4 | 15 | 75 | 74.8 | 30 | ||||||||||||
| ZFW320-400-100 | 1 | 2.7 | 6 | 23.8 | 119 | 78.3 | 40 | ||||||||||||
| ZFW320-400-150 | 1.5 | 4.1 | 11 | 35.8 | 179 | 80.3 | 50 | ||||||||||||
| ZFW320-400-160 | 1.6 | 4.4 | 11 | 38.2 | 191 | 81 | 55 | ||||||||||||
| ZFW320-400-175 | 1.75 | 4.8 | 11 | 41.8 | 209 | 81.2 | 60 | ||||||||||||
| ZFW320-450-050 | 2:1 | 450 | 0.5 | 380 | 1.5 | 5 | 12 | 24 | 60 | 240 | 74 | 320 | 3 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-450-063 | 0.63 | 1.9 | 5 | 15 | 75 | 75.6 | 30 | ||||||||||||
| ZFW320-450-100 | 1 | 3 | 7 | 23.8 | 119 | 78.5 | 40 | ||||||||||||
| ZFW320-450-150 | 1.5 | 4.5 | 12 | 35.8 | 179 | 80.5 | 50 | ||||||||||||
| ZFW320-450-160 | 1.6 | 4.8 | 12 | 38.2 | 191 | 81.2 | 55 | ||||||||||||
| ZFW320-450-175 | 1.75 | 5.3 | 12 | 41.8 | 209 | 81.3 | 60 | ||||||||||||
| ZFW320-630-050 | 2:1 | 630 | 0.5 | 380 | 2.1 | 7 | 12 | 24 | 60 | 340 | 76.4 | 320 | 4 | 8 | 12 | U | 85 | 25 | 25 |
| ZFW320-630-063 | 0.63 | 2.7 | 7 | 15 | 75 | 76.9 | 30 | ||||||||||||
| ZFW320-630-100 | 1 | 4.2 | 10 | 23.8 | 119 | 79.8 | 40 | ||||||||||||
| ZFW320-630-150 | 1.5 | 6.4 | 16 | 35.8 | 179 | 81.2 | 50 | ||||||||||||
| ZFW320-630-160 | 1.6 | 6.8 | 16 | 38.2 | 191 | 82.1 | 55 | ||||||||||||
| ZFW320-630-175 | 1.75 | 7.4 | 16 | 41.8 | 209 | 82.3 | 60 | ||||||||||||
Facultatief tabel
| Type | Vervoer (kg) | Versnelling ((m/s) | Schuif ((mm) | Spanning ((V) |
| Vervaardiging uit produkten van de posten 8521 tot en met 8528 | ||||
| ZFW320 | 320-630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630-1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630-825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250 tot en met 1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250 tot en met 1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0.5-3.0 | 450/480 | 380 |
| Vervaardiging uit produkten van de posten 8521 tot en met 8528 | ||||
| ZFN320 | 630-1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600 tot en met 3000 | 0.5-3.0 | 450 | 380 |
| ZFN450 | 1600 tot en met 3000 | 0.5-3.0 | 480 | 380 |
| ZFN450 | 1600 tot en met 3000 | 0.5-3.0 | 520 | 380 |
| Household lift traction machine | ||||
| ZFN200 | 320 tot en met 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320 tot en met 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320 tot en met 450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320 tot en met 450 | 0.3-0.5 | 65 | 220/380 |
