| Plaats van herkomst: | Shanghai |
|---|---|
| Merknaam: | ZANFENG |
| Certificering: | ISO9001 |
| Modelnummer: | ZFW400L |
| Min. bestelaantal: | 1 stuk |
| Prijs: | Negotiable,USD1200-USD2000 |
| Verpakking Details: | Standaard de Uitvoerverpakking, beroking-Vrije houten gevallen. |
| Levertijd: | 5~10 het werkdagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 1000 Stuk/Stukken per Maand |
| Voltage: | 380 | het roping: | 2:1 / 4:1 |
|---|---|---|---|
| omslag: | Kies uit | Elv.Load: | 630-1050kg |
| Elv.Snelheid: | 0,5-2,5 m/sec | Katrolschijfdiameter: | 400mm |
| Plicht: | S5-40%ED | Max. Statische Lading: | 4000kg |
| Gewicht: | 350kg | Rem: | DC110V 2X1.3 |
| IP Code: | IP41 | Ins. Klas: | F |
| Markeren: | 400 mm tandwielloze tractiemachine,1050 kg lifttractiemachine,tandwielloze aandrijfmotor Lifttractiemachine |
||
OPMERKING

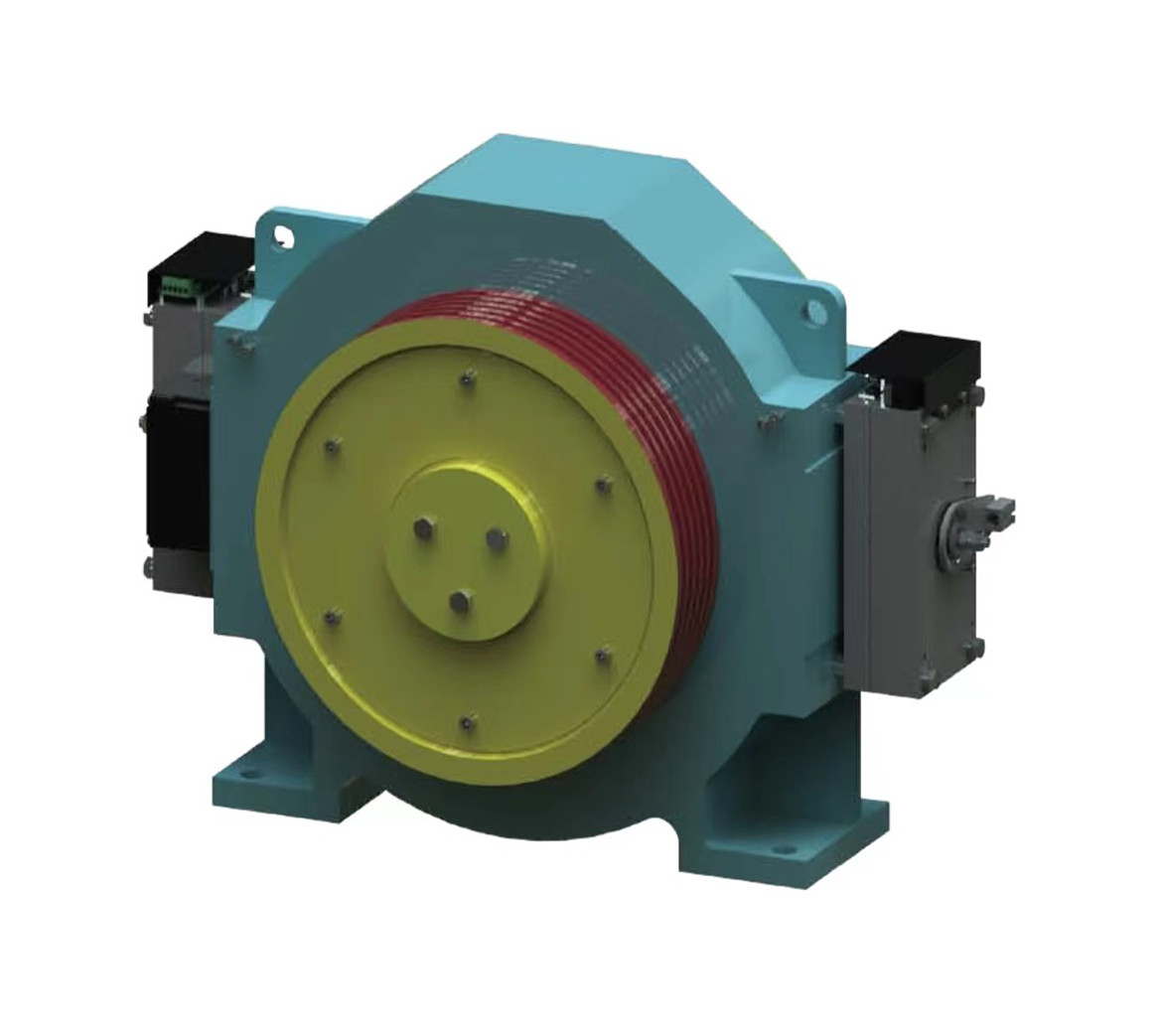

Tandwielvrije synchrone tractiemachine met permanente magneet is een veel voorkomend type lifttractiemachine.Het gebruikt de synchrone motor met permanente magneet als aandrijfkrachtbron van de tractiemachine en verbindt de liftcabine met de tractiemachine via de hoofdophangkabel van de lift.
1, Laag geluidsniveau en trillingen: het tandwielvrije ontwerp vermindert het geluid en de trillingen die worden gegenereerd door traditionele tandwieloverbrenging, waardoor passagiers zich comfortabeler voelen wanneer ze de lift nemen.
2, Zeer nauwkeurige besturing: synchrone motor met permanente magneet heeft de kenmerken van een snelle respons en zeer nauwkeurige besturing, die de start-, stop- en rijsnelheid van de lift nauwkeuriger kan regelen.
3, Sterke betrouwbaarheid: het tandwielvrije ontwerp vermindert het gebruik van mechanische transmissieonderdelen, waardoor een lager uitvalpercentage en een langere levensduur ontstaat.

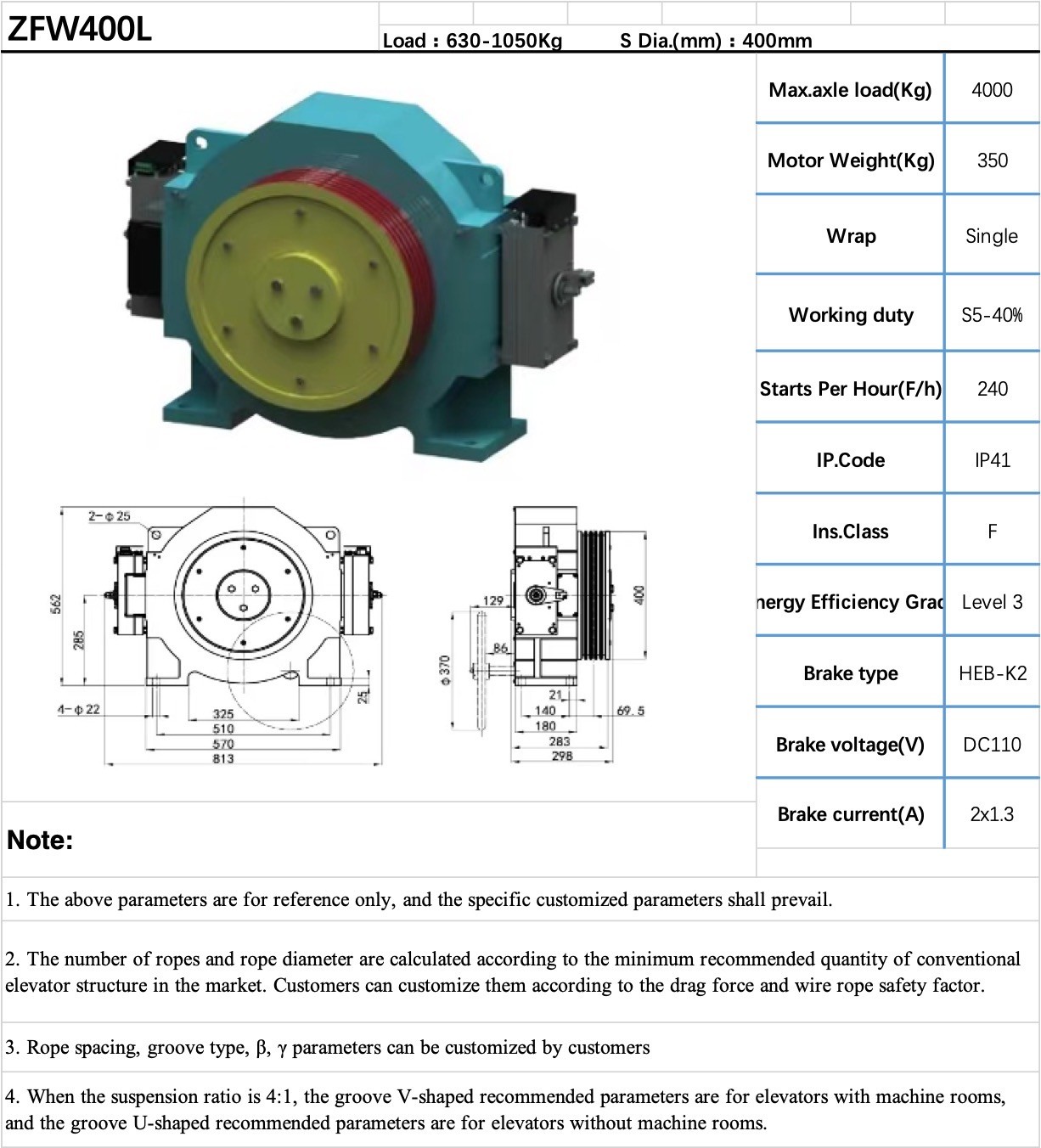

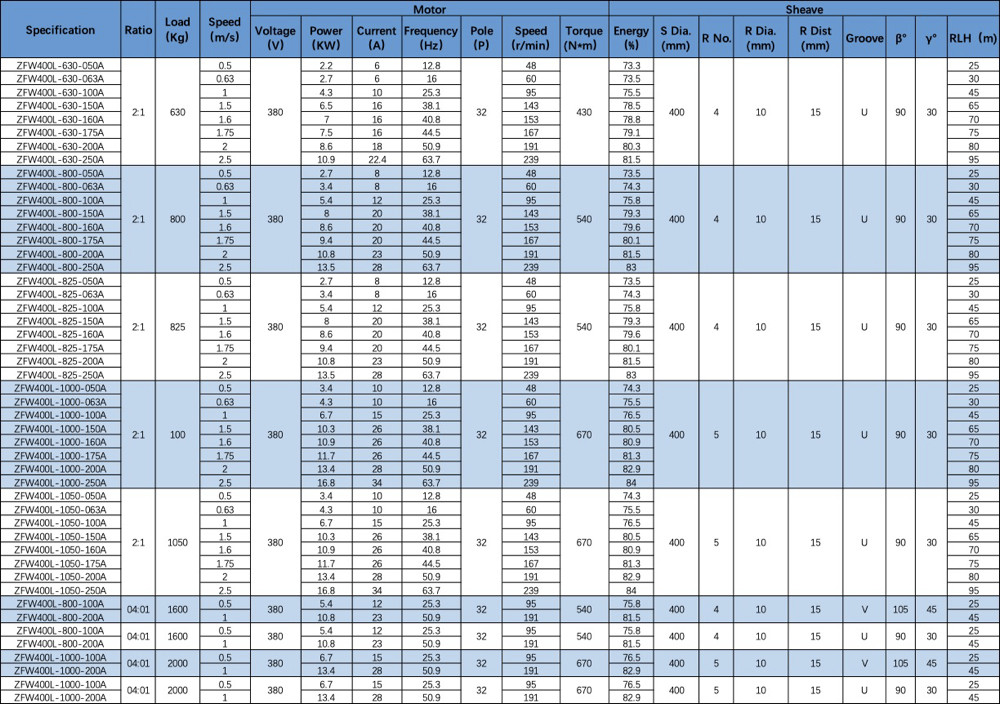

ZFW400L MODEL AANBEVOLEN VORM
| Specificatie | Verhouding | Lading (kg) | Snelheid (m/s) | Motor | Schijf | ||||||||||||||
| Spanning (V) | Vermogen (kW) | Stroom (A) | Frequentie (Hz) | Pool(P) | Snelheid (r/min) | Koppel (N*m) | Energie(%) | S Dia.(mm) | R-nr. | R Dia.(mm) | R afstand (mm) | Groef | β° | γ° | RLH(m) | ||||
| ZFW400L-630-050A | 2:1 | 630 | 0,5 | 380 | 2.2 | 6 | 12.8 | 32 | 48 | 430 | 73,3 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-630-063A | 0,63 | 2.7 | 6 | 16 | 60 | 73,5 | 30 | ||||||||||||
| ZFW400L-630-100A | 1 | 4.3 | 10 | 25.3 | 95 | 75,5 | 45 | ||||||||||||
| ZFW400L-630-150A | 1.5 | 6.5 | 16 | 38.1 | 143 | 78,5 | 65 | ||||||||||||
| ZFW400L-630-160A | 1.6 | 7 | 16 | 40,8 | 153 | 78,8 | 70 | ||||||||||||
| ZFW400L-630-175A | 1.75 | 7.5 | 16 | 44,5 | 167 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200A | 2 | 8.6 | 18 | 50.9 | 191 | 80,3 | 80 | ||||||||||||
| ZFW400L-630-250A | 2.5 | 10.9 | 22.4 | 63,7 | 239 | 81,5 | 95 | ||||||||||||
| ZFW400L-800-050A | 2:1 | 800 | 0,5 | 380 | 2.7 | 8 | 12.8 | 32 | 48 | 540 | 73,5 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-063A | 0,63 | 3.4 | 8 | 16 | 60 | 74,3 | 30 | ||||||||||||
| ZFW400L-800-100A | 1 | 5.4 | 12 | 25.3 | 95 | 75,8 | 45 | ||||||||||||
| ZFW400L-800-150A | 1.5 | 8 | 20 | 38.1 | 143 | 79.3 | 65 | ||||||||||||
| ZFW400L-800-160A | 1.6 | 8.6 | 20 | 40,8 | 153 | 79,6 | 70 | ||||||||||||
| ZFW400L-800-175A | 1.75 | 9.4 | 20 | 44,5 | 167 | 80,1 | 75 | ||||||||||||
| ZFW400L-800-200A | 2 | 10.8 | 23 | 50.9 | 191 | 81,5 | 80 | ||||||||||||
| ZFW400L-800-250A | 2.5 | 13.5 | 28 | 63,7 | 239 | 83 | 95 | ||||||||||||
| ZFW400L-825-050A | 2:1 | 825 | 0,5 | 380 | 2.7 | 8 | 12.8 | 32 | 48 | 540 | 73,5 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-825-063A | 0,63 | 3.4 | 8 | 16 | 60 | 74,3 | 30 | ||||||||||||
| ZFW400L-825-100A | 1 | 5.4 | 12 | 25.3 | 95 | 75,8 | 45 | ||||||||||||
| ZFW400L-825-150A | 1.5 | 8 | 20 | 38.1 | 143 | 79.3 | 65 | ||||||||||||
| ZFW400L-825-160A | 1.6 | 8.6 | 20 | 40,8 | 153 | 79,6 | 70 | ||||||||||||
| ZFW400L-825-175A | 1.75 | 9.4 | 20 | 44,5 | 167 | 80,1 | 75 | ||||||||||||
| ZFW400L-825-200A | 2 | 10.8 | 23 | 50.9 | 191 | 81,5 | 80 | ||||||||||||
| ZFW400L-825-250A | 2.5 | 13.5 | 28 | 63,7 | 239 | 83 | 95 | ||||||||||||
| ZFW400L-1000-050A | 2:1 | 100 | 0,5 | 380 | 3.4 | 10 | 12.8 | 32 | 48 | 670 | 74,3 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1000-063A | 0,63 | 4.3 | 10 | 16 | 60 | 75,5 | 30 | ||||||||||||
| ZFW400L-1000-100A | 1 | 6.7 | 15 | 25.3 | 95 | 76,5 | 45 | ||||||||||||
| ZFW400L-1000-150A | 1.5 | 10.3 | 26 | 38.1 | 143 | 80,5 | 65 | ||||||||||||
| ZFW400L-1000-160A | 1.6 | 10.9 | 26 | 40,8 | 153 | 80,9 | 70 | ||||||||||||
| ZFW400L-1000-175A | 1.75 | 11.7 | 26 | 44,5 | 167 | 81,3 | 75 | ||||||||||||
| ZFW400L-1000-200A | 2 | 13.4 | 28 | 50.9 | 191 | 82,9 | 80 | ||||||||||||
| ZFW400L-1000-250A | 2.5 | 16.8 | 34 | 63,7 | 239 | 84 | 95 | ||||||||||||
| ZFW400L-1050-050A | 2:1 | 1050 | 0,5 | 380 | 3.4 | 10 | 12.8 | 32 | 48 | 670 | 74,3 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1050-063A | 0,63 | 4.3 | 10 | 16 | 60 | 75,5 | 30 | ||||||||||||
| ZFW400L-1050-100A | 1 | 6.7 | 15 | 25.3 | 95 | 76,5 | 45 | ||||||||||||
| ZFW400L-1050-150A | 1.5 | 10.3 | 26 | 38.1 | 143 | 80,5 | 65 | ||||||||||||
| ZFW400L-1050-160A | 1.6 | 10.9 | 26 | 40,8 | 153 | 80,9 | 70 | ||||||||||||
| ZFW400L-1050-175A | 1.75 | 11.7 | 26 | 44,5 | 167 | 81,3 | 75 | ||||||||||||
| ZFW400L-1050-200A | 2 | 13.4 | 28 | 50.9 | 191 | 82,9 | 80 | ||||||||||||
| ZFW400L-1050-250A | 2.5 | 16.8 | 34 | 63,7 | 239 | 84 | 95 | ||||||||||||
| ZFW400L-800-100A | 4:01 | 1600 | 0,5 | 380 | 5.4 | 12 | 25.3 | 32 | 95 | 540 | 75,8 | 400 | 4 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW400L-800-200A | 1 | 10.8 | 23 | 50.9 | 191 | 81,5 | 45 | ||||||||||||
| ZFW400L-800-100A | 4:01 | 1600 | 0,5 | 380 | 5.4 | 12 | 25.3 | 32 | 95 | 540 | 75,8 | 400 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-200A | 1 | 10.8 | 23 | 50.9 | 191 | 81,5 | 45 | ||||||||||||
| ZFW400L-1000-100A | 4:01 | 2000 | 0,5 | 380 | 6.7 | 15 | 25.3 | 32 | 95 | 670 | 76,5 | 400 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW400L-1000-200A | 1 | 13.4 | 28 | 50.9 | 191 | 82,9 | 45 | ||||||||||||
| ZFW400L-1000-100A | 4:01 | 2000 | 0,5 | 380 | 6.7 | 15 | 25.3 | 32 | 95 | 670 | 76,5 | 400 | 5 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-1000-200A | 1 | 13.4 | 28 | 50.9 | 191 | 82,9 | 45 | ||||||||||||

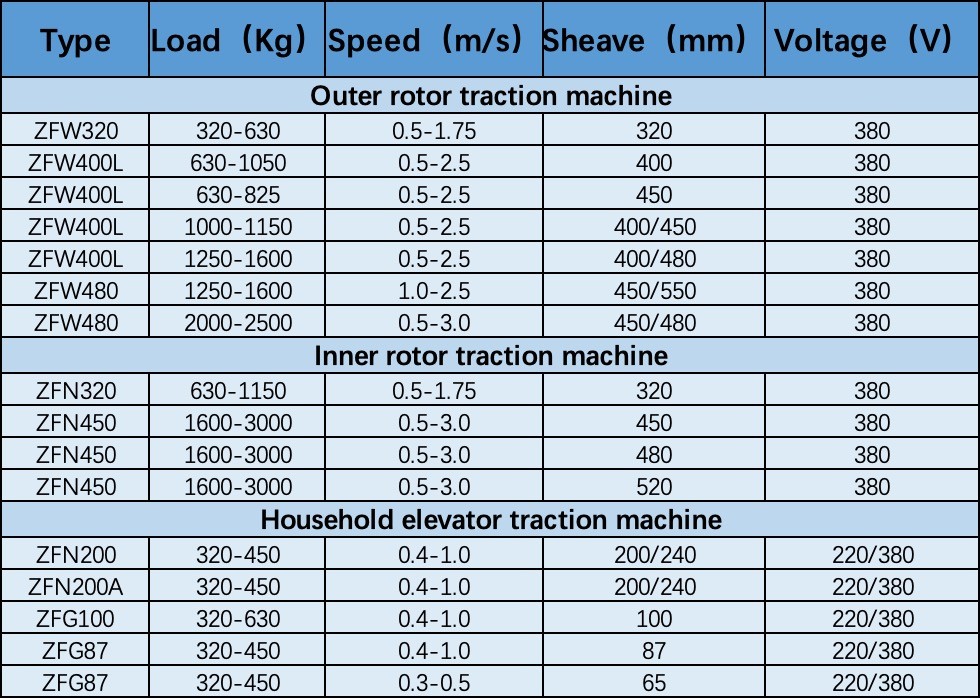

Optionele tabel
| Type | Lading (kg) | Snelheid (m/s) | Katrolschijf (mm) | Spanning (V) |
| Tractiemachine met buitenrotor | ||||
| ZFW320 | 320-630 | 0,5-1,75 | 320 | 380 |
| ZFW400L | 630-1050 | 0,5-2,5 | 400 | 380 |
| ZFW400L | 630-825 | 0,5-2,5 | 450 | 380 |
| ZFW400L | 1000-1150 | 0,5-2,5 | 400/450 | 380 |
| ZFW400L | 1250-1600 | 0,5-2,5 | 400/480 | 380 |
| ZFW480 | 1250-1600 | 1,0-2,5 | 450/550 | 380 |
| ZFW480 | 2000-2500 | 0,5-3,0 | 450/480 | 380 |
| Tractiemachine met binnenrotor | ||||
| ZFN320 | 630-1150 | 0,5-1,75 | 320 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 450 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 480 | 380 |
| ZFN450 | 1600-3000 | 0,5-3,0 | 520 | 380 |
| Huishoudelijke lifttractiemachine | ||||
| ZFN200 | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFN200A | 320-450 | 0,4-1,0 | 200/240 | 220/380 |
| ZFG100 | 320-630 | 0,4-1,0 | 100 | 220/380 |
| ZFG87 | 320-450 | 0,4-1,0 | 87 | 220/380 |
| ZFG87 | 320-450 | 0,3-0,5 | 65 | 220/380 |
